Le choix d’un roulement conditionne directement la fiabilité d’une installation mécanique. Qu’il s’agisse d’un moteur électrique, d’une pompe industrielle ou d’un convoyeur, chaque application impose des contraintes spécifiques en termes de charge, de vitesse et d’encombrement. Face à la diversité des types disponibles (à billes, à rouleaux, à aiguilles), la sélection rigoureuse d’un composant adapté évite les arrêts non planifiés et prolonge la durée de vie des équipements. Ce guide accompagne les techniciens et ingénieurs dans cette démarche de choix structurée.
Comment sélectionner les roulements adaptés à votre installation mécanique ?
Pour identifier les roulements adaptés aux systèmes mécaniques, consultez un catalogue technique structuré par application et par type de charge. Le catalogue proposé par ECMU CSR recense les roulements adaptés aux systèmes mécaniques les plus courants en industrie, couvrant une large ligne de produits pour répondre aux différents besoins de conception.
A lire en complément : location de bureau ou coworking : que choisir ?
La sélection d’un roulement repose sur trois critères généraux :
- la capacité de charge radiale et axiale,
- la vitesse de rotation admissible,
- les contraintes d’encombrement liées à l’architecture de la machine.
Un roulement sous-dimensionné génère des défaillances prématurées ; un roulement surdimensionné alourdit inutilement la conception et le coût. La démarche de choix doit s’appuyer sur une analyse précise des conditions réelles d’utilisation.
A lire en complément : Comment choisir le meilleur logiciel de facturation pour votre entreprise
Billes, rouleaux ou aiguilles : comparer les grandes familles de paliers
Les roulements se répartissent en trois grandes familles, chacune adaptée à des applications industrielles distinctes.
Les roulements à billes constituent la famille la plus répandue. Leur conception légère leur confère une excellente aptitude aux vitesses élevées de rotation. Ils supportent des charges radiales modérées et des charges axiales dans les deux sens. On les retrouve dans les moteurs électriques, les pompes et les ventilateurs.

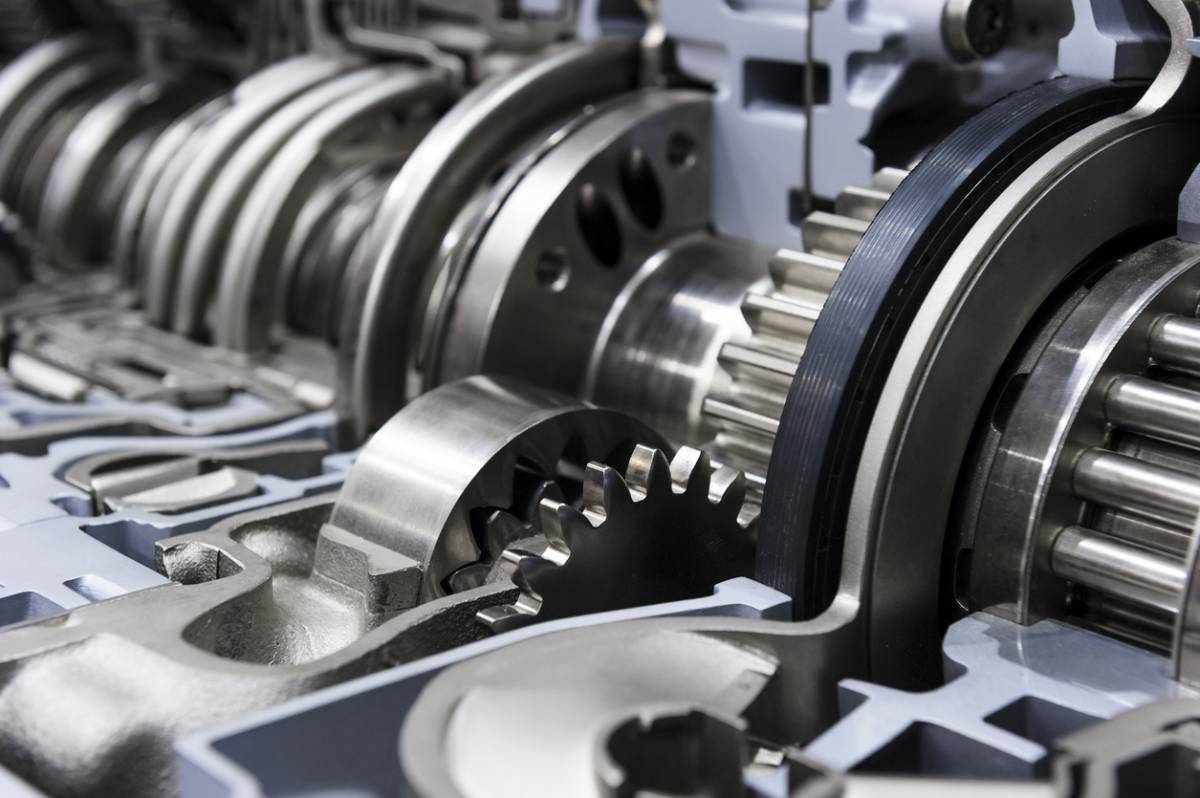

Les roulements à rouleaux (cylindriques ou coniques) offrent une capacité de charge radiale nettement supérieure. Les rouleaux cylindriques conviennent aux charges radiales pures et aux vitesses moyennes, tandis que les rouleaux coniques gèrent simultanément les charges radiales et axiales importantes. Ces types s’imposent dans les réducteurs, les boîtes de vitesses et les arbres de transmission lourds.
Les roulements à aiguilles se distinguent par leur faible encombrement radial. Leur conception compacte les rend indispensables dans les applications où l’espace est limité : culbuteurs de moteurs thermiques, cardans, vérins hydrauliques. Leur capacité de charge radiale est élevée au regard de leur section, mais leur vitesse limite reste modérée.
Caractéristiques de chaque famille
| Famille | Applications typiques | Capacité radiale | Capacité axiale | Vitesse limite |
|---|---|---|---|---|
| À billes | Moteurs, pompes, ventilateurs | Modérée | Modérée (deux sens) | Élevée |
| À rouleaux cylindriques | Réducteurs, arbres lourds | Élevée | Faible | Moyenne |
| À rouleaux coniques | Boîtes de vitesses, transmissions | Élevée | Élevée | Moyenne |
| À aiguilles | Culbuteurs, cardans, vérins | Très élevée/section | Très faible | Faible à moyenne |
Les paliers constituent les composants d’intégration qui accueillent ces roulements dans la structure mécanique. Le choix du palier doit être cohérent avec le type de roulement retenu et les contraintes de montage.
Capacité de charge et vitesse de rotation : les critères essentiels au choix
Le dimensionnement d’un roulement repose principalement sur deux paramètres techniques : la capacité de charge et la vitesse de rotation admissible.
La capacité de charge dynamique C exprime la charge que le roulement peut supporter pendant un million de tours avec une probabilité de survie de 90 %. La capacité de charge statique C0 définit quant à elle la charge maximale applicable lorsque le roulement est à l’arrêt ou en rotation très lente. Ces deux valeurs figurent dans les catalogues techniques et servent de base au calcul de la durée de vie selon la formule L10, qui met en relation la charge appliquée, la capacité dynamique et le nombre de tours attendus.
La vitesse limite admissible, exprimée en tr/min, varie selon le type de roulement, le mode de lubrification et les tolérances d’ajustement. Un dépassement de cette limite entraîne une montée en température excessive, une dégradation du lubrifiant et une usure prématurée des pistes.
La nature de la charge (radiale, axiale ou combinée) oriente directement le choix du type de roulement. Une charge purement radiale favorise les rouleaux cylindriques ; une charge combinée importante oriente vers les rouleaux coniques ou les roulements à billes à contact oblique.
Le montage influence par ailleurs le comportement en rotation. Un ajustement trop serré sur l’arbre réduit le jeu interne du roulement et peut provoquer une précharge non maîtrisée. À l’inverse, un ajustement trop lâche génère des micro-déplacements et une usure par frettage. Les différents types de montage, libre ou fixe, doivent être définis dès la phase de conception pour garantir la cohérence mécanique de l’ensemble.
Conception et montage : comment assurer la longévité de vos composants ?
La longévité d’un roulement dépend autant de la qualité du composant que des conditions dans lesquelles il est monté. Une erreur de montage peut réduire drastiquement la durée de vie, même sur un roulement de haute qualité.
Le choix des ajustements entre l’alésage du palier et l’arbre constitue la première étape critique. Un ajustement serré sur la bague tournante assure la transmission des efforts sans glissement ; la bague fixe reçoit le plus souvent un ajustement plus souple pour permettre un éventuel déplacement axial. Les tolérances recommandées figurent dans les normes ISO et dans les catalogues des fabricants.
Le montage lui-même exige l’utilisation d’outils adaptés :
- presses mécaniques,
- manchons de montage,
- dispositifs de chauffage par induction.
Les chocs directs sur les bagues, à l’aide d’un marteau, par exemple, provoquent des indentations sur les pistes et les éléments roulants, amorçant une dégradation immédiate. Le désalignement entre l’arbre et le logement constitue une autre erreur classique. Il génère des contraintes asymétriques qui réduisent la capacité de charge effective et accélèrent l’usure.
La conception mécanique d’ensemble joue un rôle déterminant. La rigidité du carter, la qualité des usinages et la gestion des dilatations thermiques influencent directement les sollicitations réelles subies par le roulement en service. Une ligne d’arbres mal alignée ou un carter déformé par la chaleur peut annuler les bénéfices d’un composant parfaitement dimensionné.
Lubrification et entretien : les bonnes pratiques pour des paliers durables
La lubrification représente le facteur de maintenance le plus influent sur la durée de vie des paliers. Une lubrification insuffisante ou inadaptée est responsable d’une part significative des défaillances prématurées de roulements en milieu industriel.

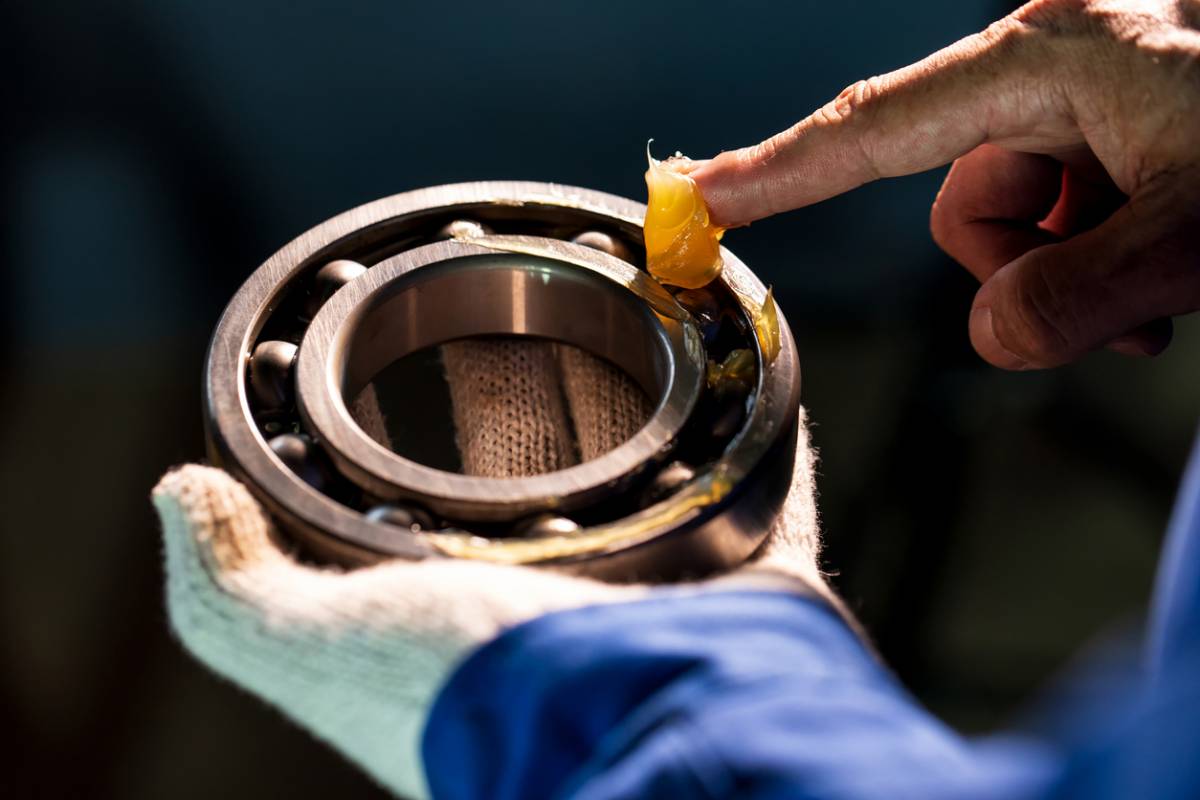

Deux modes de lubrification s’offrent aux techniciens : la graisse et l’huile. La graisse est privilégiée dans la majorité des applications grâce à sa facilité de mise en œuvre, sa capacité à former un film protecteur durable et son aptitude à retenir les contaminants. L’huile convient mieux aux applications à grande vitesse ou à haute température, où elle assure un refroidissement plus efficace et un renouvellement continu du lubrifiant.
Les intervalles de regraissage dépendent des conditions réelles d’utilisation : température ambiante, vitesse de rotation, présence de poussières ou d’humidité. Des conditions sévères exigent des intervalles plus courts. Un excès de graisse est tout aussi néfaste qu’un manque. Il provoque une agitation mécanique du lubrifiant, une montée en température et une dégradation accélérée.
La détection précoce des défaillances repose sur trois indicateurs : les vibrations anormales, l’élévation de température et les bruits inhabituels. Un suivi régulier en conditions réelles (par analyse vibratoire ou thermographie infrarouge) permet d’anticiper les remplacements et d’éviter les arrêts non planifiés. Ces pratiques de maintenance conditionnelle s’intègrent naturellement dans une démarche de fiabilisation des paliers et des roulements sur l’ensemble des applications industrielles.
Sélectionner le bon roulement pour un système mécanique ne s’improvise pas. Du choix du type (billes, rouleaux ou aiguilles) au dimensionnement par la capacité de charge et la vitesse de rotation, chaque décision technique engage la fiabilité de l’installation. Un montage soigné et une lubrification adaptée complètent cette démarche pour garantir la longévité des composants. En combinant rigueur de conception, bonnes pratiques de montage et suivi maintenance, les techniciens et ingénieurs disposent de tous les leviers pour optimiser la durée de vie de leurs paliers.
